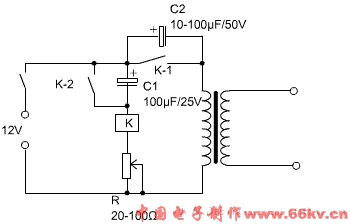

接通電源后，電流通過繼電器的常閉觸點K-2以及電阻R流經繼電器線圈，繼電器得電吸合。繼電器吸合后K-2斷開，繼電器斷電釋放，然后繼電器又重新吸合、釋放……，一直循環下去。這一過程中繼電器的常開觸點K-1反復通斷，在變壓器的初級線圈中產生脈動電流，從而在變壓器次級側獲得高電壓。
電路中C1的作用是使繼電器的常開觸點能可靠吸合，C2是減少觸點通斷產生的電弧，電阻R用來調節繼電器吸合深度，使K-1能可靠接通。C2根據電路設計的輸出功率選擇，同時變壓器也要根據輸出功率來選擇，R選用1W以上的電阻。
調試的時候在變壓器輸出端接一只小功率燈泡或熒光燈，調節電阻R使燈泡最亮無明顯頻閃即可。 |
